쿼터락옹벽블록

제품특징

  • 좌, 우, 상, 하 결합시 돌기부로 인해 결합력 및 구조적인 안정성이 우수합니다.
  • 자연석문양으로 자연과 조화롭습니다.
  • 익스텐더 사용으로 높이에 따른 유연한 설계가 가능합니다.
  • 최소의 장비와 인원으로 작업이 가능하고 조립이 간단하고 신속합니다.
  • 깎기부와 쌓기부 모두 적용이 가능합니다.
  • 자중식옹벽블록으로 보강재 없이 시공 가능합니다.

제품비교

구분 쿼터락 옹벽블록 보강토옹벽블록 콘크리트옹벽블록
형상

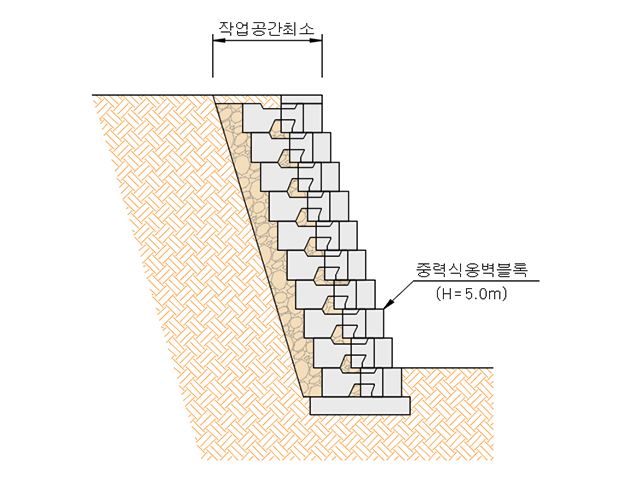

개요 블록의 자체하중과 전단키를 이용하여 토압에 저항하는 중력식 옹벽
필요시 익스텐더 블록 사용하여 저항력을 확대한다.

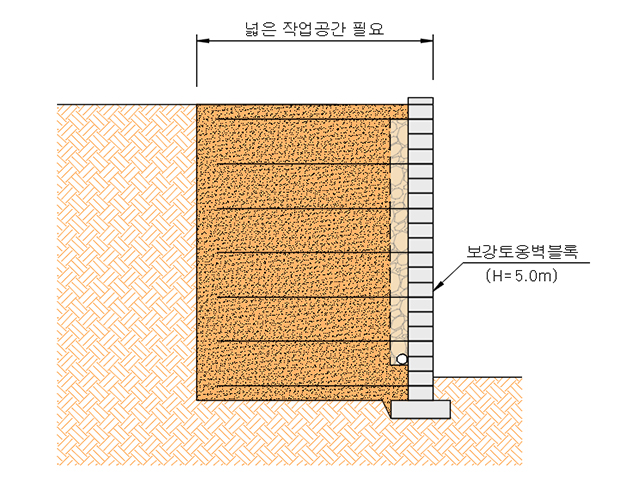

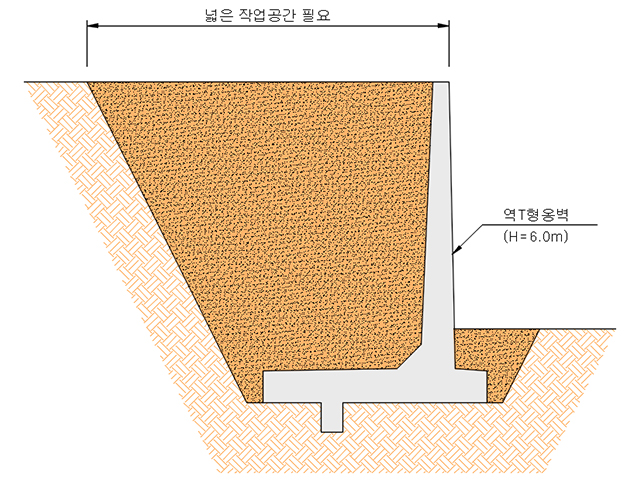

소형콘크리트블록과 배면의 보강재에 의해 배면토 중량으로 토압에 저항한다. 콘크리트 구조물로 토압에 저항한다.
안정성
내진 등 동하중과 부동침하에 아주 우수함
집중호우, 하천구간 동일단면으로 안정성 유지됨
내구성, 강도 다소 약함
전면배수로 수압에 대한 안정성 확보
호우나 하천구간 마찰력저하로 안정성 떨어짐
내구성 강도가 매우 우수
부등침하 및 지진시 변위에 취약함
시공성
시공이 간단하고 시공속도 빠름
작업공간 최소화
절성토 모든 지반 적용 가능
부분보수 재시공 재활용 가능함
시공속도 다소 느리며 엄격한 시공관리 필요
높이제한이 적어 시공성은 양호하지만
부분적인 보수 곤란함
현장타설로 콘크리트 양생기간 필요함
많은 굴착 및 되메우기 필요
절성토 모든지반 적용 가능
경관성
자연석질감
두가지 이상 패턴으로 다양하게 시공가능
전면블록 다소 거칠함 미관 상대적 떨어짐

제원

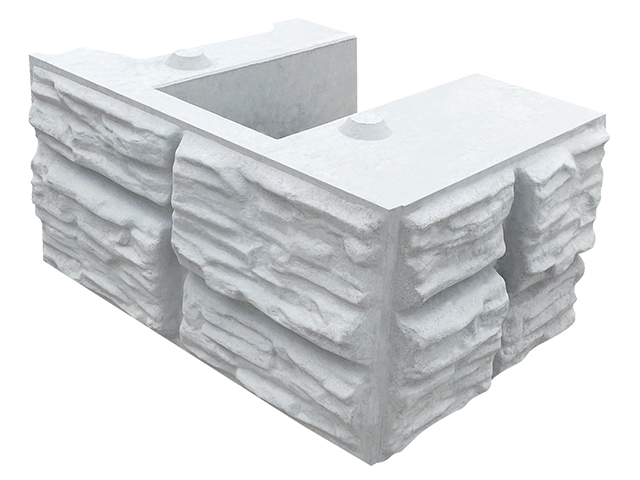

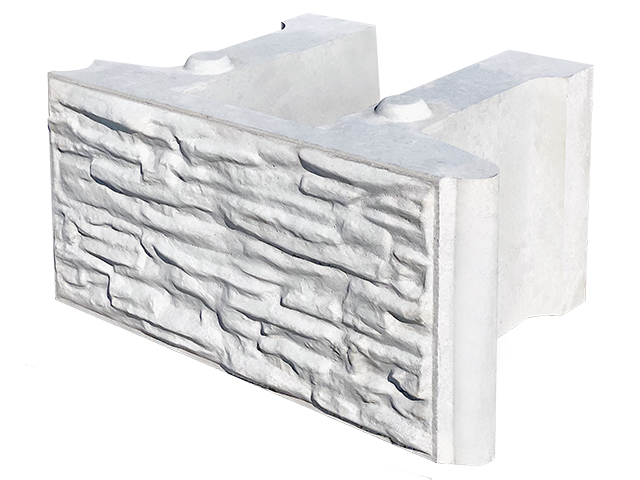

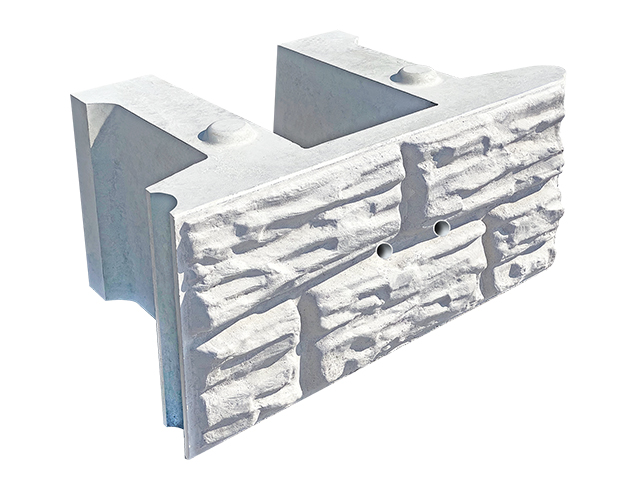

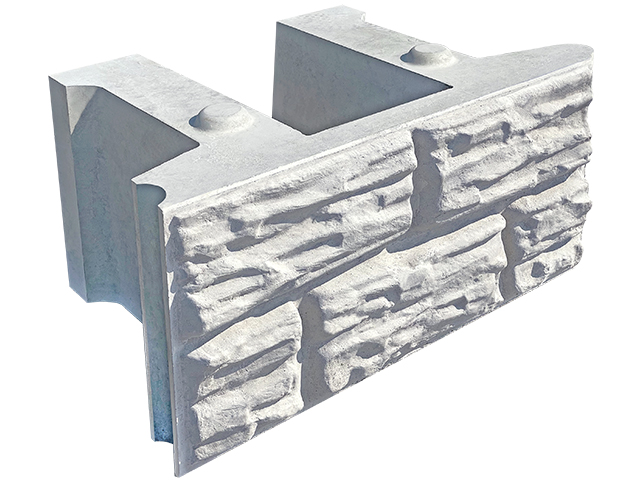

  • 쿼터락 옹벽블록(기본형) A
    규격1,000×700×500
    수량2.0 (개/㎡당)
    물품식별번호24501426

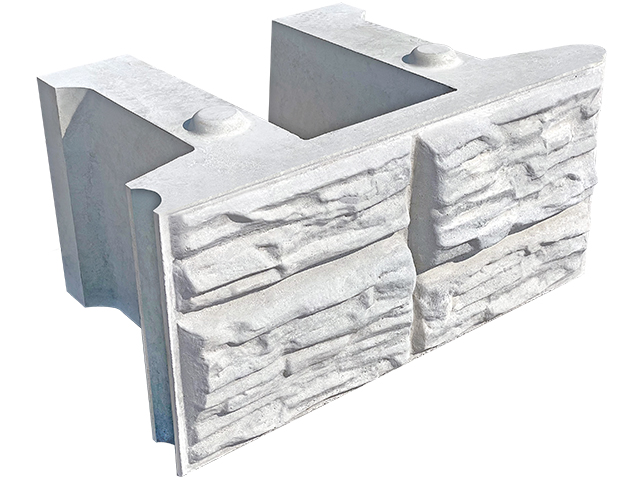

  • 쿼터락 옹벽블록(기본형) B
    규격1,000×700×500
    수량2.0 (개/㎡당)
    물품식별번호24501425
  • 쿼터락 옹벽블록(기본형) C
    규격1,000×700×500
    수량2.0 (개/㎡당)
    물품식별번호24501424

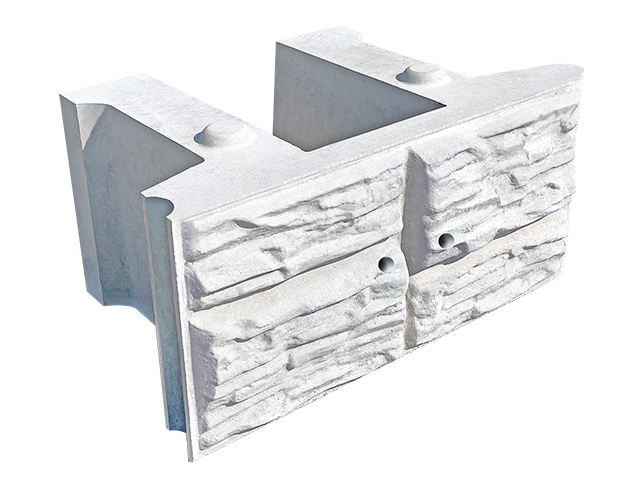

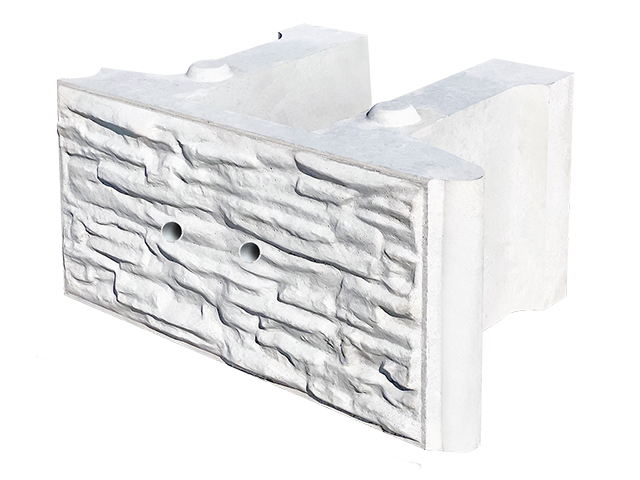

  • 쿼터락 옹벽블록(배수형)A
    규격1,000×700×500
    수량2.0(개/㎡)
    물품식별번호25198157
  • 쿼터락 옹벽블록(배수형)B
    규격1,000×700×500
    수량2.0(개/㎡)
    물품식별번호25198158
  • 쿼터락 옹벽블록(배수형)C
    규격1,000×700×500
    수량2.0(개/㎡)
    물품식별번호25198159

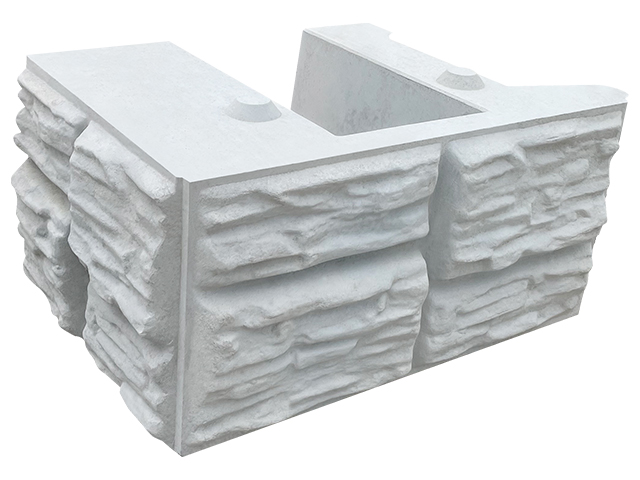

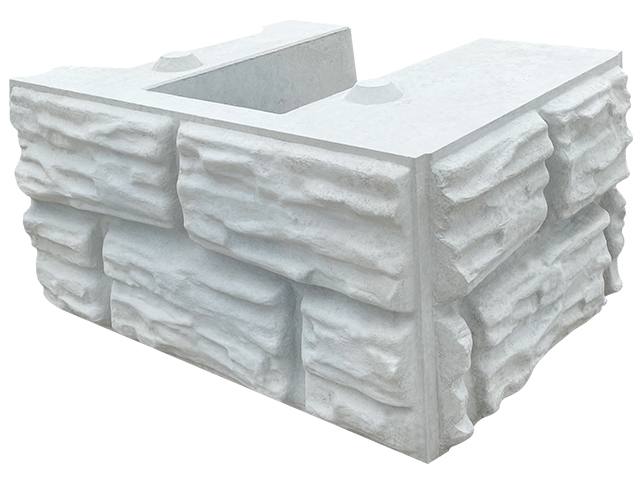

  • 쿼터락 옹벽블록(좌) B
    규격1,000×700×500
    수량2.0 (개/㎡당)
    물품식별번호24721959
  • 쿼터락 옹벽블록(좌) C
    규격1,000×700×500
    수량2.0 (개/㎡당)
    물품식별번호24721961

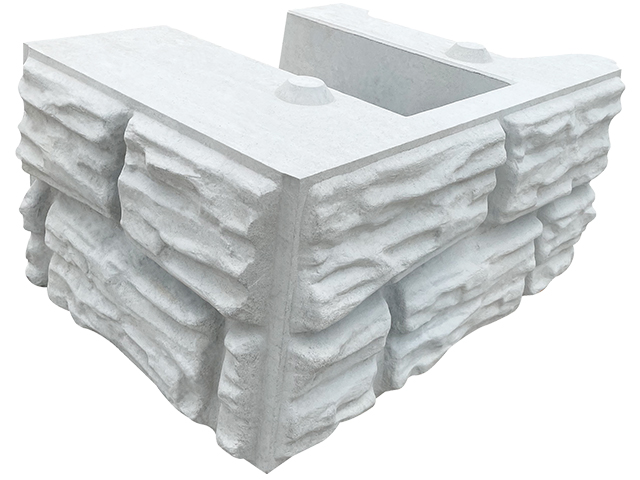

  • 쿼터락 옹벽블록(우) B
    규격1,000×700×500
    수량2.0 (개/㎡당)
    물품식별번호24721960
  • 쿼터락 옹벽블록(우) C
    규격1,000×700×500
    수량2.0 (개/㎡당)
    물품식별번호24721962

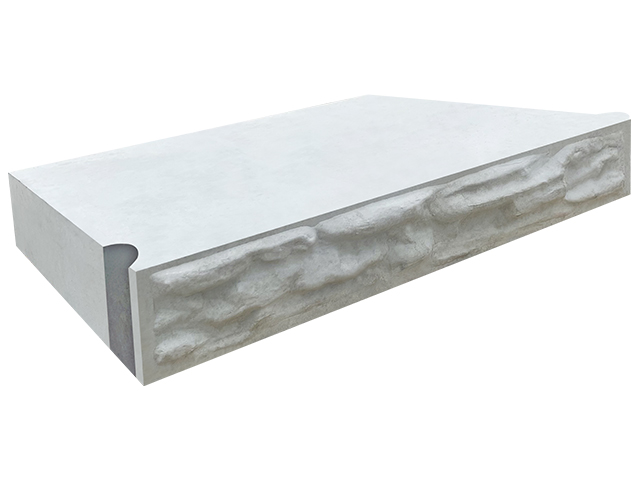

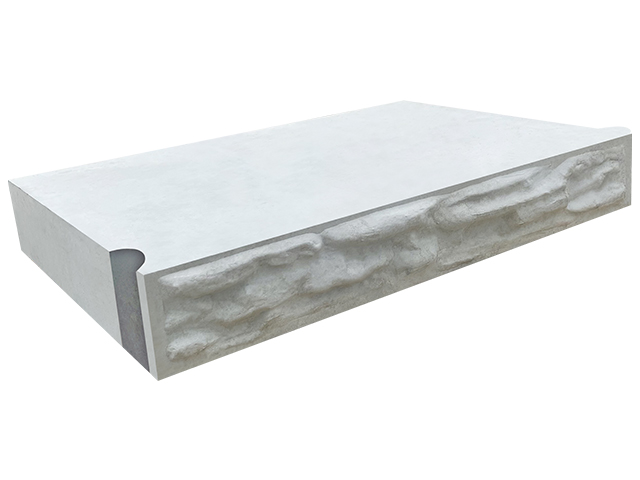

  • 쿼터락 캡블록(직선부)
    규격1,000×700×150
    수량2.0 (개/㎡당)
    물품식별번호24721966
  • 쿼터락 캡블록(곡선부)
    규격1,000×700×150
    수량2.0 (개/㎡당)
    물품식별번호24721966

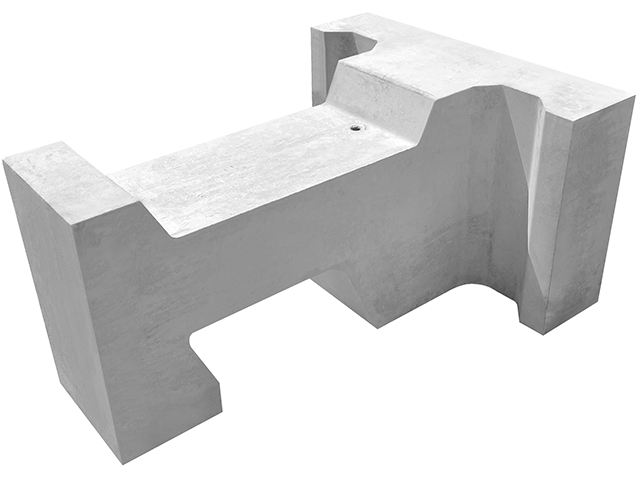

  • 익스텐더
    규격800×1,040×500
    수량2.0 (개/㎡당)
    물품식별번호24623309

시공순서

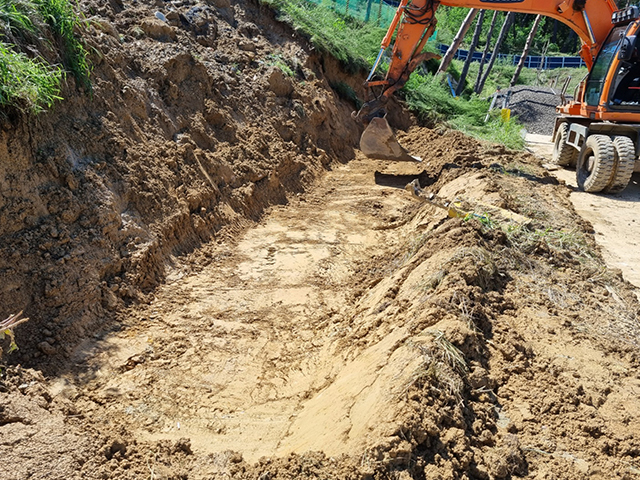

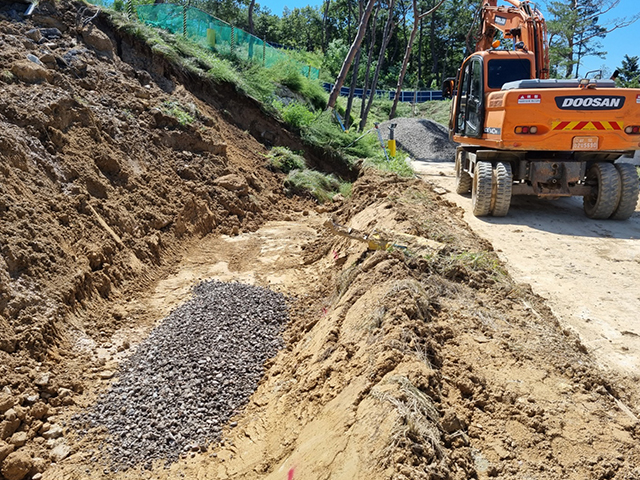

  • 01터파기

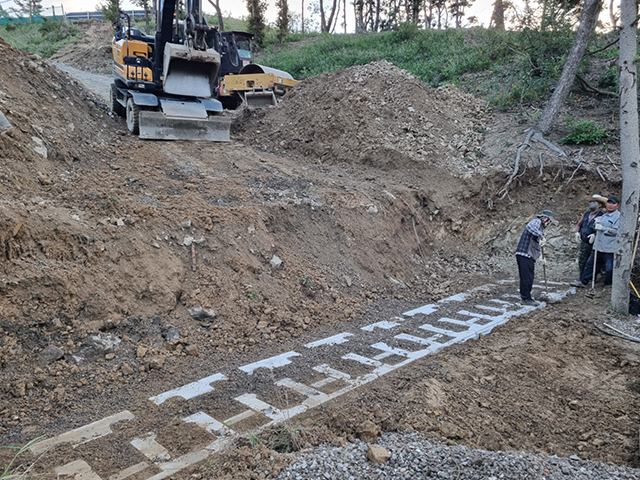

  • 02기초 시공(콘크리트 또는 쇄석골재)

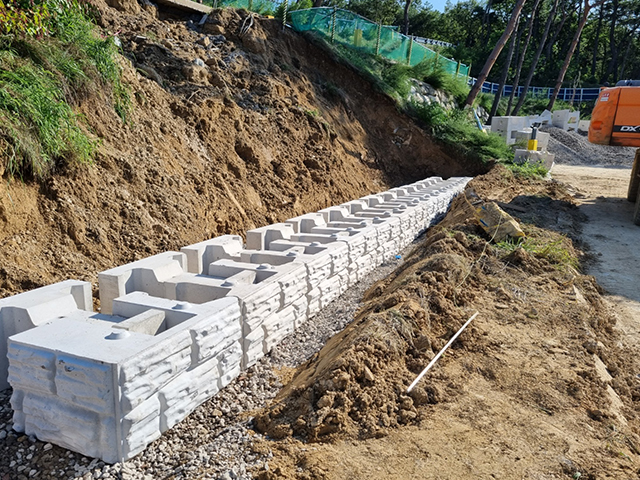

  • 03블록 쌓기(익스텐더는 필요시 시공)

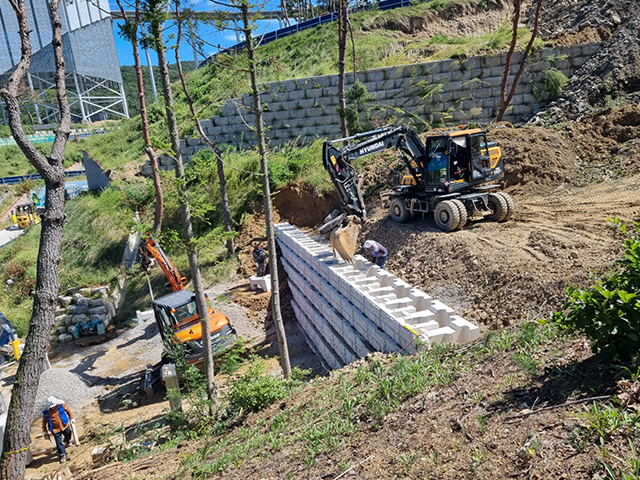

  • 04속채움 및 뒷채움
  • 05반복

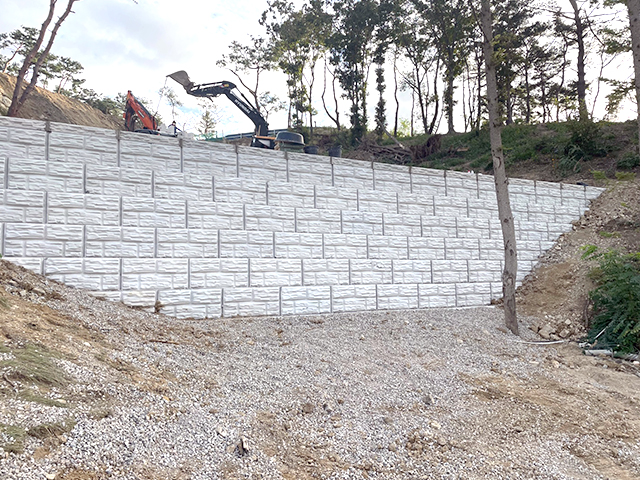

  • 06시공완료
